Wielopasmowa antena Kwadrat

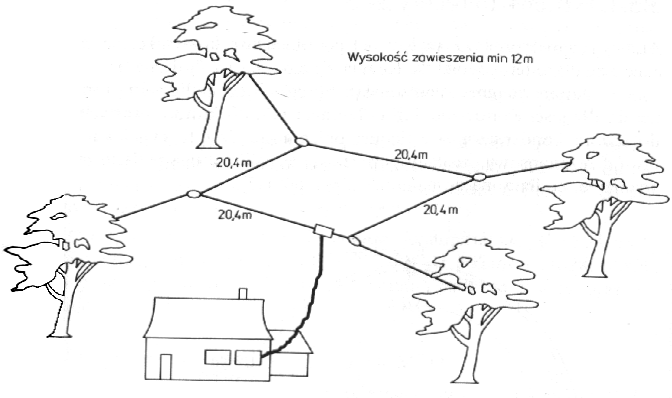

Antena ta ma kształt kwadratu lub rombu. Wszystkie boki mają długość 20.4 m. Ta konstrukcja jest anteną harmoniczną, długość pętli odpowiada wielokrotności długości pasm 80, 40, 20 i 10 m. Jak każda antena wielopasmowa stanowi kompromis i nie powinien dziwić SWR 1:3 w paśmie 15 metrowym.

Antenę wykonano z linki miedzianej o średnicy 3 mm i zawieszono zaczepiając w czterech punktach poprzez izolatory i sznurki z tworzywa sztucznego.



antena-kwadrat

Źródła:
Jacek Matuszczyk SP2MBE, “Poradnik Antenowy dla krótkofalowców”, WKiŁ 1996 r.
