Pułapka do radiotelefonu na zakres UKF-FM

Pułapka na częstotliwości UKF-FM (88-108 MHz) jest bardzo przydatna w przypadku używania skanerów KF i UKF w pobliżu nadajników UKF-FM. Użycie pułapki niweluje skutki silnego pola w.cz. w pobliżu naszego radia, tj. intermodulacja, przycinanie sygnału użytecznego itp.

Poniższy rysunek pokazuje sygnał przed zastosowaniem filtru-pułapki:

before







Kolejny rysunek przedstawia schemat pułapki:

schem



Dane cewek:

17.77 nH – 2 zwoje drutem 0.8 mm na średnicy 5 mm, długość nawinięcia 10 mm
177.7 nH – 11 zwojów drutem 0.8 mm na średnicy 5 mm, długość nawinięcia 20 mm
121.1 nH – 9 zwojów drutem 0.8 mm na średnicy 5 mm, długość nawinięcia 17 mm

Ilości zwojów oraz wymiary podano dla celów informacyjnych i cały filtr należy zestroić.

Poniższy rysunek przedstawia charakterystykę filtru:

graph



Zbudowanie pułapki zajmuje jedynie “kilka minut” pracy 🙂

bs_filter



Jak działa filtr pokazuje skaner AR8200:

after

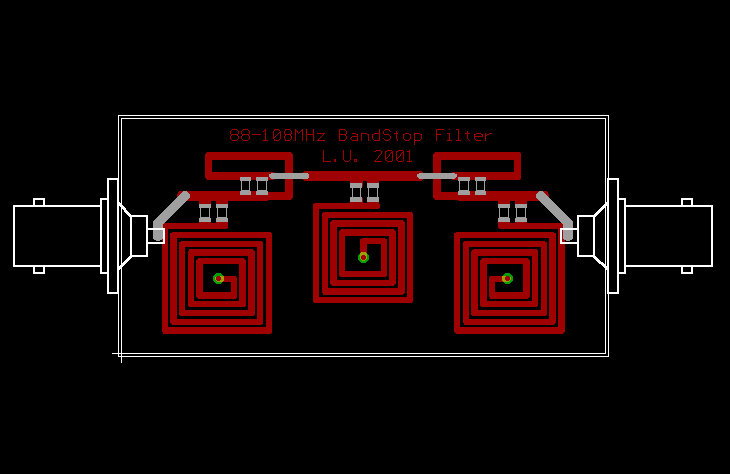

Cewki można zastąpić odpowiednim ukształtowaniem ścieżek na płytce drukowanej…

bandstop





Żródło: http://www.applet.cz/~ulcak/bs_filter.htm
