Dwa sygnały jednym kablem eternetowym

Sieci ethernet o prędkości 10 i 100 Mbps z ośmiu przewodów komputerowej skrętki wykorzystują tylko 4 (2 pary). Nie stoi nic na przeszkodzie, aby z oszczędności czasu, czy pieniędzy, czy po prostu z własnego wygodnictwa wykorzystać pozostałe 4 kabelki do przesyłania kolejnego sygnału. Aby włączyć kolejny komputer do istniejącej skrętki, należy przewód rozszyć i najlepiej dolutować odpowiednie kabelki, zarówno od strony komputera – gratisowy kabel podłącza się do kolejnego komputera (urządzenia), jak i od strony switcha – dodatkowy kabel podłącza się do kolejnego wolnego portu switcha. Ponieważ jednak rozszywanie na miejscu kabli, lutowanie ich, używanie taśmy izolacyjnej jest praco i czasochłonne, a często bardzo kłopotliwe, lepiej w domowych warunkach przygotować sobie trójniki, takie jak na obrazku w tytule artykułu.

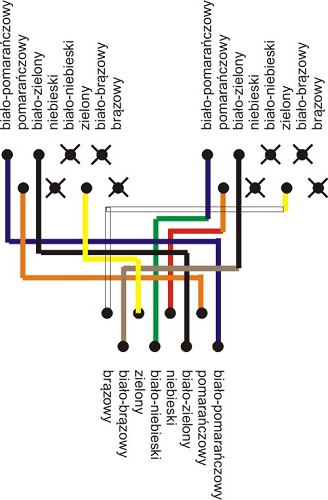

Trójnik ten kupuje się w sklepach z akcesoriami sieciowymi lub telefonicznymi. Uwaga! Nie spotkałem jeszcze nigdy (co nie znaczy że nie ma) takiego trójnika przystosowanego do pracy w sieci komputerowej. Wszelkie tego typu trójniki przeznaczone są do sieci telefonicznych, co oznacza, że wszelkie połączenia wewnątrz trójnika są zrównoleglone. Oczywiście takie urządzenie nie będzie pracowało w sieci komputerowej. Trójnik należy rozebrać (zatrzaski niestety często pękają, trzeba później użyć kleju), usunąć niepotrzebne kabelki (8 sztuk) poprzez ukręcanie ich pęsetą, a kolejne 4 sztuki należy rozciąć w połowie i połączyć poprzez lutowanie z 4-rema kolejnymi. Myślę, że poniższy schemat pomoże zrozumieć, co należy zrobić:

schemat-trojnika-eternet
