Decybele

W układach analogowych dla określenia wzmocnienia, tłumienia zysku itp. podaje się stosunek sygnału wyjściowego do wejściowego zgodnie ze wzorami:

n = 20lg(U2/U1) [dB]
n=10lg(P2/P1) [dB]

Gdy wynik jest ujemny mamy do czynienia z tłumieniem.

Warto zapamiętać następujące reguły:

– dwukrotne zwiększenie napięcia powoduje zmianę o 6dB
– dziesięciokrotne zwiększenie napięcia powoduje zmianę o 20dB
– dwukrotne zwiększenie mocy powoduje zmianę o 3dB
– dziesięciokrotne zwiększenie mocy powoduje zmianę o 10dB

Określanie poziomu sygnałów w odbiorniku:

Przyjęto, że poziomem odniesienia jest 1µV. Sygnał S9 dla 50Ω na:

– KF = 34dB lub 50µV
– UKF = 5 µV

Przy określaniu mocy nadajnika:

Jako wartość odniesienia przyjęto 1W lub 1 mW. Tak więc 0dBW = 1W, natomiast 0dBm=1mW. Tak więc moc 100W = 20dBW lub 50dBm.

Aby wyliczyć moc z napięcia (lub na odwrót) należy podać impedancję. Dla 50Ω jest to:

– 0dBµV na 50Ω to minus 107dBm,
– 1µV na 50Ω to 2*10 do -14tej W co jest równe 2*10 do -11tej mW, co jest równe 2*10 do -8mej µW.

Zakłócenia:

Jeśli sygnał korespondenta jest S9, zakłócający S6, oznacza to że odstęp zakłóceń wynosi 3 S czyli 18 dB, dla KF oznacza to 6,25µV odstępu.

Dla urządzeń nadawczych przy mocy 100W i odstępie zakłóceń 40dB moc zakłóceń wyniesie 10mW.

Zysk anteny:

Przy podawaniu zysku anteny należy zawsze określić źródło odniesienia. Gdy jest to dipol należy pisać dBd, gdy jest to izotrop, należy pisać dBi. Często producenci anten CB nie podają źródła odniesienia i deklarują dla anteny o długości 5/8 lambda zysk np. “12dB”, czyli tyle, co ma przyzwoita antena Yagi na 2m. Różnica pomiędzy zyskiem dBd a dBi wynosi 2.15 dB.

Do wykonywania powyższych obliczeń pomocne mogą być odpowiednie programy komputerowe a także poniższe nomogramy.

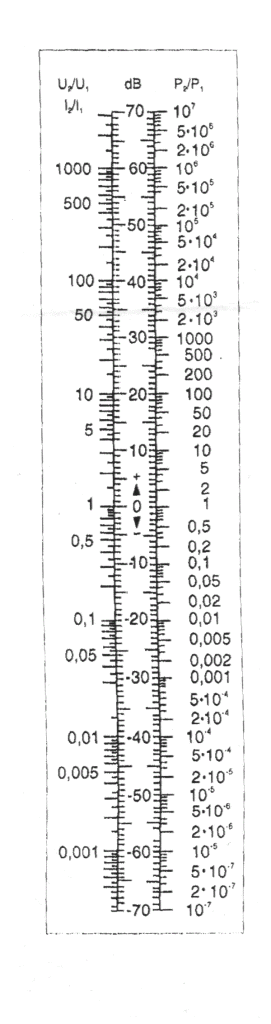

nomogram1 nomogram2
