Baloon 1:1

Zasilanie anten symetrycznych (najczęściej dipoli) współosiowym, czyli niesymetrycznym kablem antenowym powoduje tzw. niesymetrię układu. Objawia się to promieniowaniem energii w.cz. poprzez ekran kabla oraz zaburzenie charakterystyki promieniowanie.

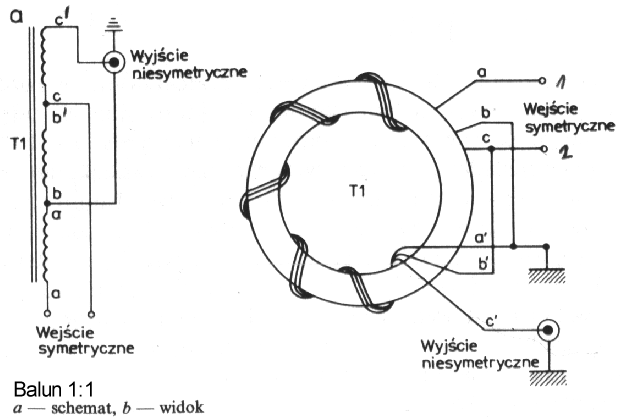

Aby tego uniknąć należy zastosować tzw. balun (ang. balanced-unbalandec) 1:1. W tym celu na pierścieniu ferrytowym o średnicy ok. 40-60 mm z materiału F81 należy nawinąć trifilarnie 10 zwojów drutu miedzianego emaliowanego o średnicy 1.6 mm. Rdzeń o takich wymiarach powinien wytrzymać moc ok. 1 kW. Balun pracuje na wszystkich pasmach amatorskich KF. Pierścień należy umieścić w pudełku i wyprowadzić na zewnątrz gniazdo UC1 i zaciski do dipola.
