Antena Kolinearna

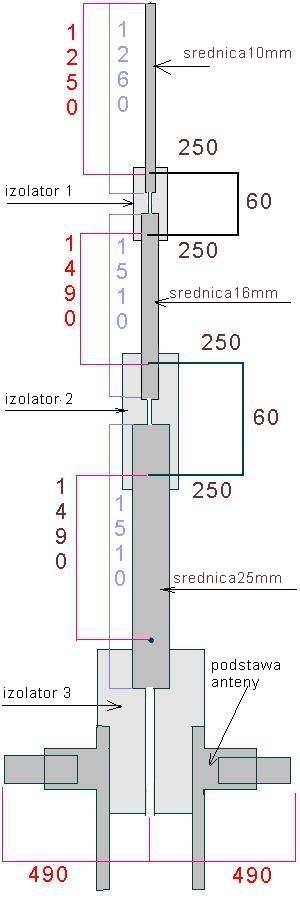

Antena jest skonstruowana na wzór anteny Big Star. Stroiki 1/4 fali wykonane są z drutu aluminiowego o średnicy 3-4mm. Dolny stroik łączący podstawę z pierwszym elementem (nie widoczny na rysunku) ma długość 490mm i jest wykonany z płaskownika aluminiowego lub miedzianego pobielonego cyną.

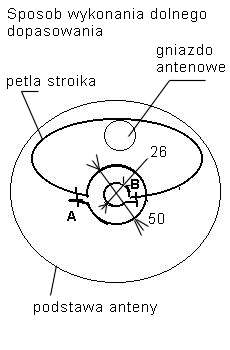

Jeszcze kilka uwag dotyczących wykonania pętli dopasowującej. Całkowita długość wynosi 490mm od punktu A do B.N a wykonanie pierścieni obejmujących podstawę anteny 50mm i pierwszy element 25mm należy doliczyć jeszcze odpowiednią długość. Pętlę można wykonać z rurki miedzianej lub aluminiowej (należy ją spłaszczyć) lub z taśmy o szerokości około 10mm.Żyłę środkową gniazda łączymy z pętlą i przesuwając miejsce przyłącza dobieramy najlepszy WFS. Długość przeciwwag wynosi 490mm.

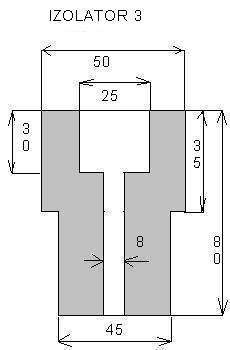

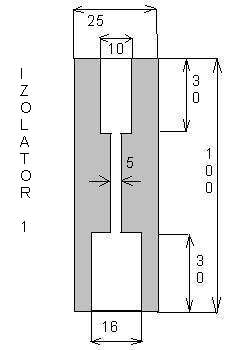

Należy zadbać aby wszystkie połączenia miały dobry kontakt elektryczny. Materiał na wykonanie izolatorów to tarnamid, teflon. Uzyskamy wtedy najlepszą wytrzymałość.



antena-kolinearna-01

antena-kolinearna-02

antena-kolinearna-03

antena-kolinearna-04

antena-kolinearna-05
